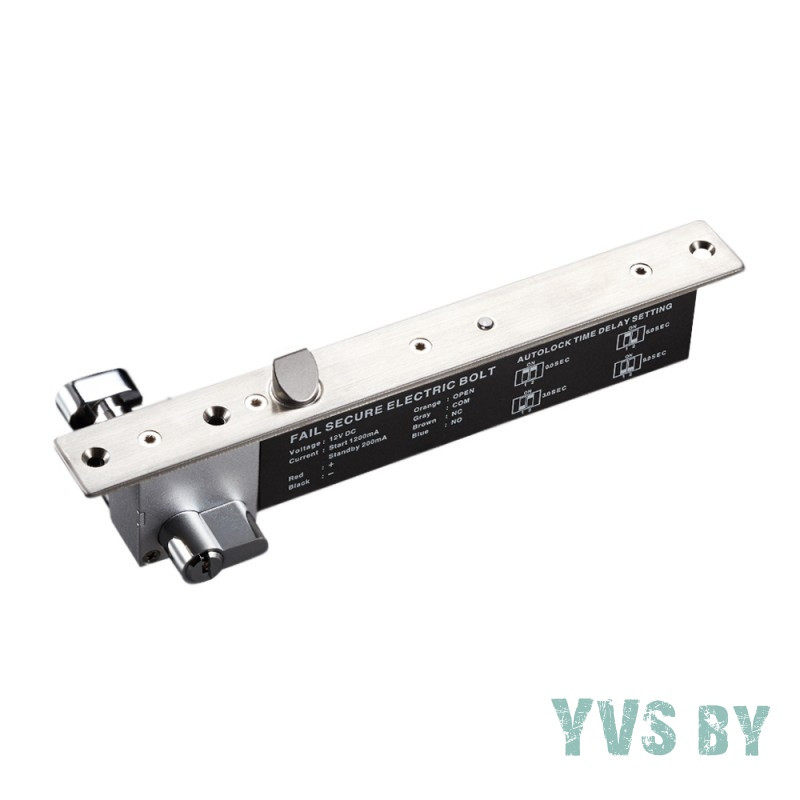

Электроригельный Замок YB-600С(LED) Cо Световой Индикацией И Ключевым Цилиндром

YB-600C(LED) – врезной электроригельный замок cо световой индикацией для системы контроля доступа.
Компания-производитель YLI ELECTRONIC Аналог CISA.

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых и деревянных.

Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке). А также встроенной LED индикацией открытия/закрытия двери.

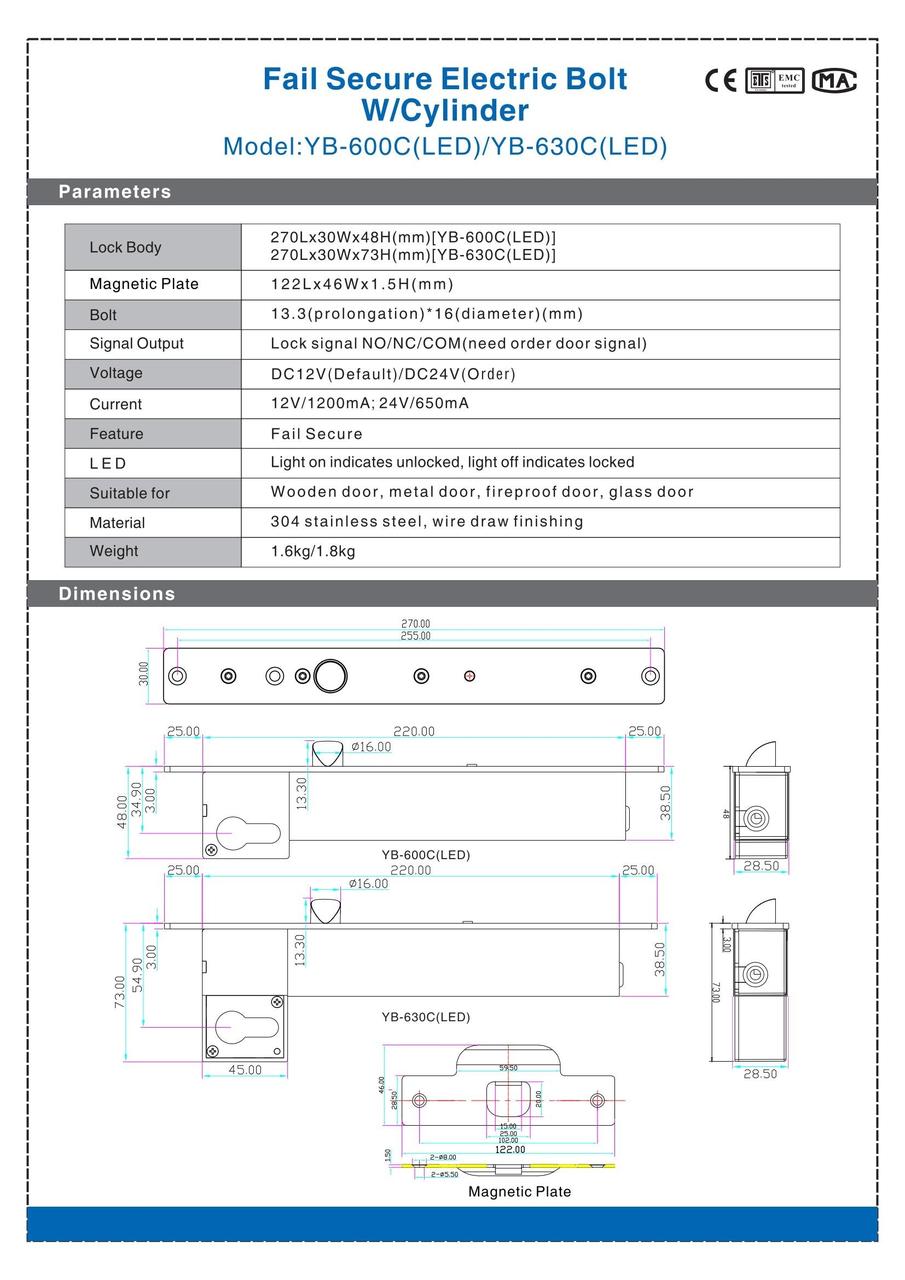

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-600C(LED)

• Тип замка: электроригельный
• Тип установки: врезной
• Таймер задержки: 0 | 3 | 6 | 9 сек.
• Выходы: NO/NC/COM
• Без питания: закрыт
• Питание: 12V
• Потребление: 1200мА (рабочее) | 200мА (режим ожидания)
• Размеры:

• замок: 270x30x48 (мм)
• ответная планка: 100x25x3мм
• ригель: диаметр 16 мм, длина 16 мм (косой)

• Встроенный индикатор состояния двери
• Дверь автоматически закрывается, если не была открыта в течении 5 секунд

КОМПЛЕКТАЦИЯ

электроригельный замок
накладка на замок
ответная планка
монтажный комплект
крепежные накладки для полой металлической коробки
инструкция
ключевой цилиндр, ключи(5шт.), накладка на цилиндр.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-600C(LED)

Настройте таймер задержки (переключается перемычками на замке);
Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью;

*для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

Приложите накладку на замок и зафиксируйте шурупами;
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-600C(LED) к питанию и управляющим устройствам системы контроля доступа
